卡鉗式可摘掛抱索器的抱爪不是釆用鍛壓成型，大多釆用沖壓成型，原因是什么呢？

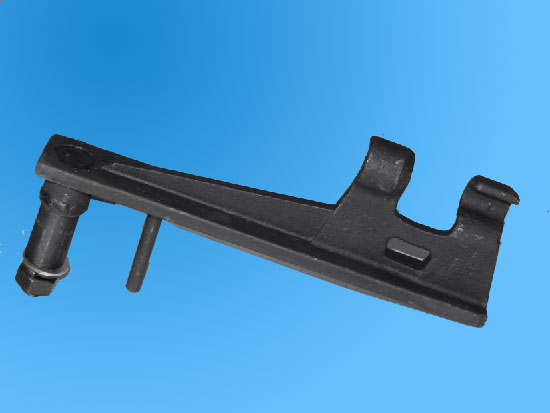

       卡鉗式可摘掛抱索器的工作原理，是利用上下抱爪在乘人重量的作用下產(chǎn)生杠桿自鎖力而抱緊鋼絲繩。

       抱爪的厚度不宜太厚，因為如果太厚抱索器通過托、壓繩輪時受到托、壓繩輪的阻力較大，會導致抱索器難以通過托、壓繩輪而打滑；若太薄又影響抱爪的強度使抱爪斷裂導致安全事故發(fā)生。經(jīng)過多年的使用經(jīng)驗，抱爪厚度以8mm為宜。

       通常采用鑄造件、鍛造件、沖壓件。鑄造件因鑄造中的夾渣、氣孔、裂紋等缺陷難以克服，產(chǎn)品質(zhì)量難以保障。

       若采用鍛造件，由于鍛造工藝的限制，抱爪厚度至少12mm；否則在鍛造過程中，抱爪部位因太薄冷卻得快，還沒有成形就已經(jīng)冷卻，使產(chǎn)品容易出現(xiàn)鍛造的分層和裂紋等缺陷。

      因此，現(xiàn)多采用沖壓件，材料型號為Q345A，克服了鑄造件的缺陷，同時其機械強度也能滿足使用要求?？ㄣQ式可摘掛抱索器的抱爪采用沖壓件，其強度與鍛造件基本相當。鍛造件的材料為45#鋼，其鍛造后的抗壓強度為不小于600MPa，屈服強度為355MPa；沖壓件的材料為Q345A鋼，其抗強度為470～630MPa，屈服強度為345MPa，但經(jīng)沖壓成形后表面會形成一定的冷作硬化，可使材料硬度有一定的提高；因此兩者的強度基本相近。
